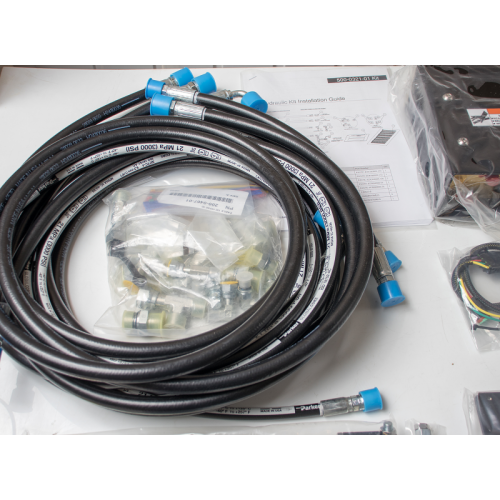

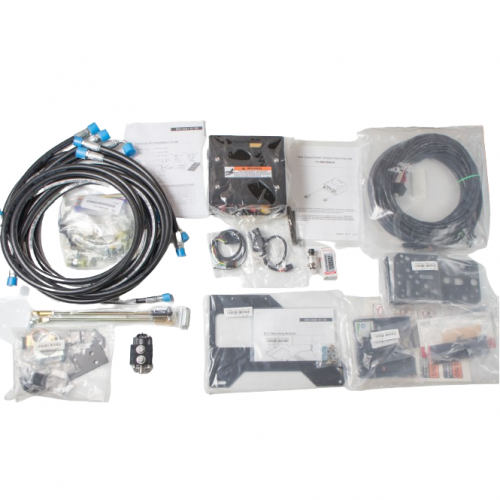

186-0033-02 Комплект кабельних джгутів, гідравлічних шлангів високого тиску, фітингів, клапану управління (VEHICLE KIT, FIELDPILOT PRO)

Комплект для встановлення гідравлічного автопілота на трактори John Deere MFWD Valve Install Vehicles.

Supported Models (Non AutoTrac Ready):  John Deere MFWD 7130. 7200. 7210. 7220. 7230. 7320. 7330. 7400. 7410.

7420. 7430. 7510. 7520. 7530. 7600. 7610. 7700. 7710. 7720. 7800. 7810. 7820. 7920;

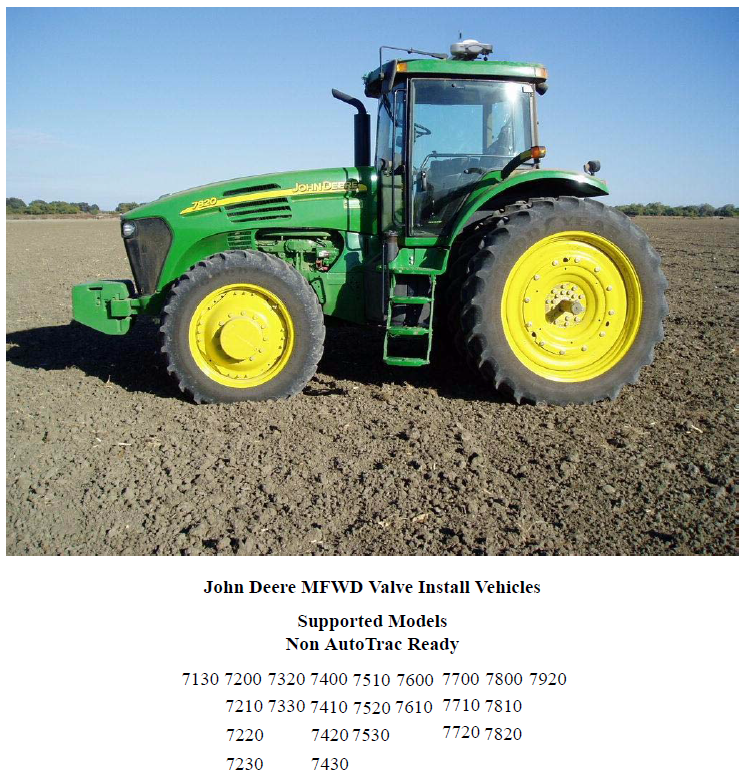

Мал. 1 - Список моделей, на які можна встановити комплект гідравлічного автопілоту.

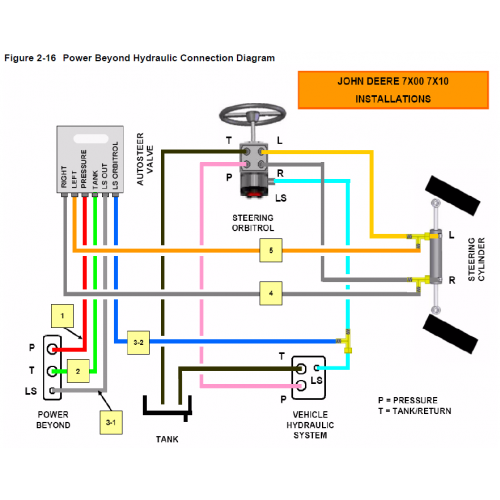

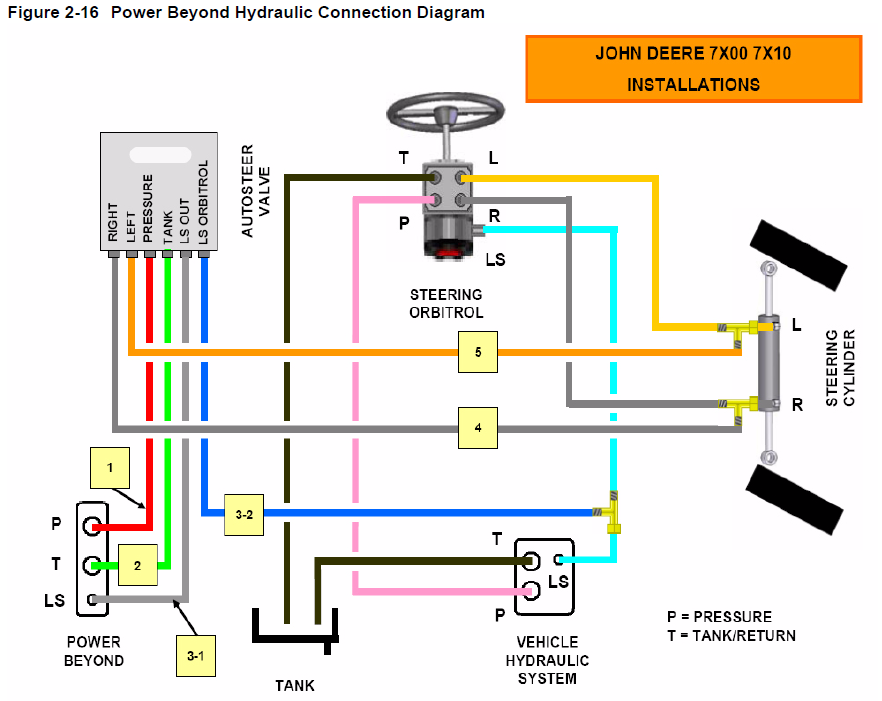

Мал. 2 - Принципова гідравлічна схема автопілоту.

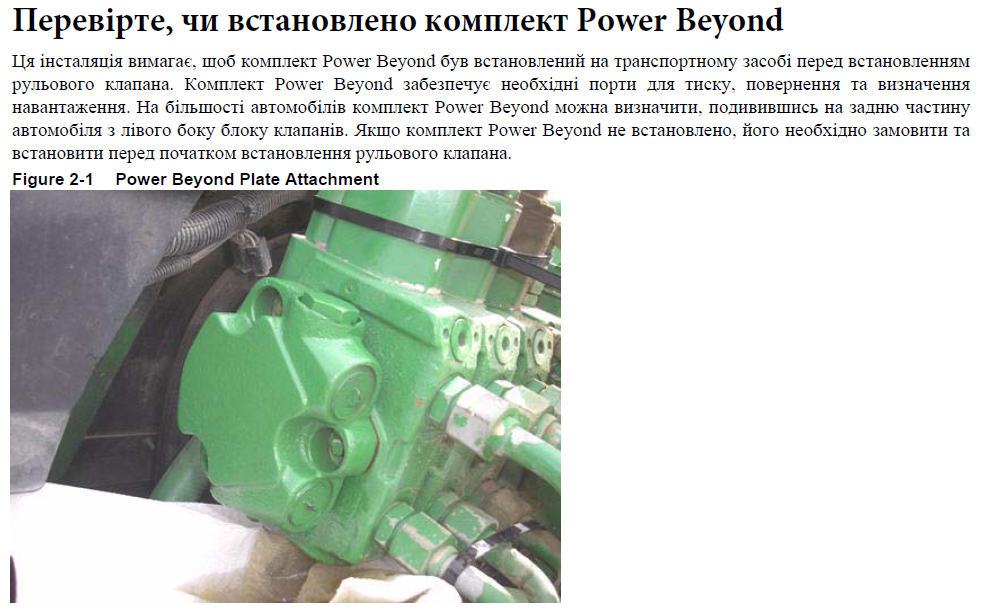

Мал. 2 - На вашому тракторі має бути встановлений Power Beyond модуль. У разі його відсутності- цей блок (кришка) можна докупити окремо.

AL77030 -  TRACTOR LEFT-HAND END COVER (POWER BEYOND) EPC John Deere AL7730.  (кришка-комплект для відводу гідравлічної потужності з лініями P, T та LS, для JD7X00, 7X10, 7X20, 7X30 ). Орієнтовна вартість модуля 780 Євро з ПДВ.

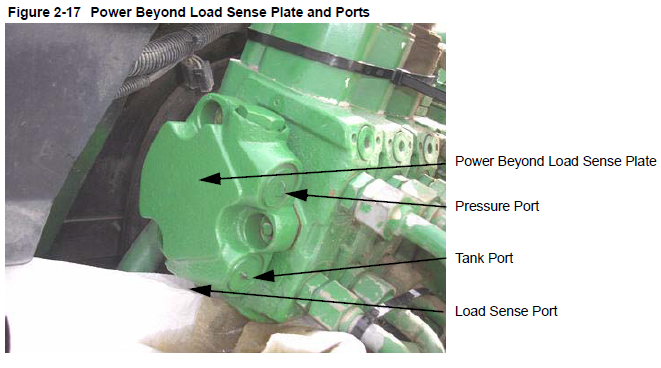

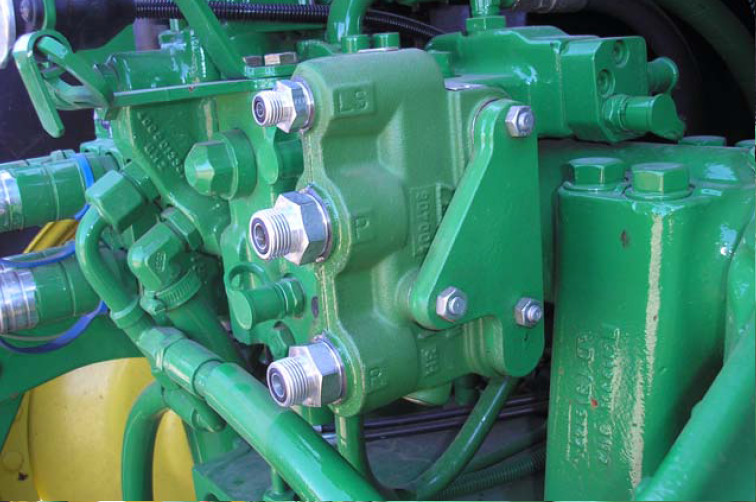

Мал. 3 - Підписані порти модуля POWER BEYOND

Мал. 4 - Ще один варіант модуля POWER BEYOND в моделях JD 7x30

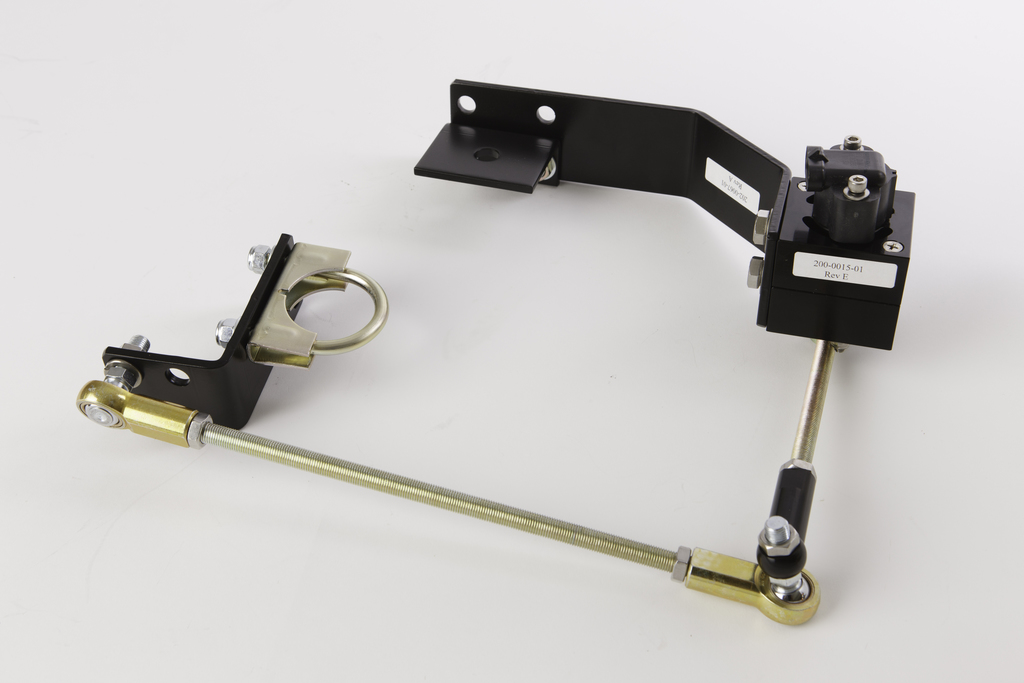

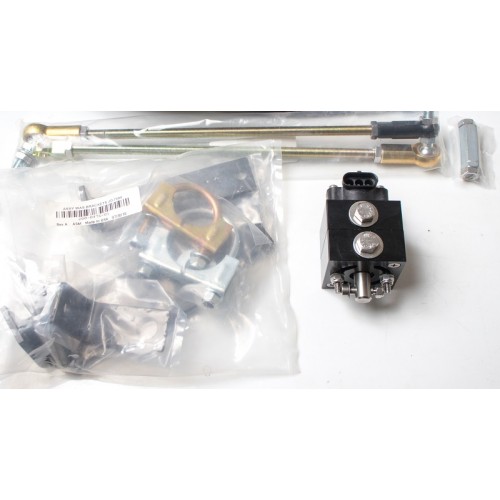

Мал. 5 - Комплект сенсора кута повороту колеса (WAS)

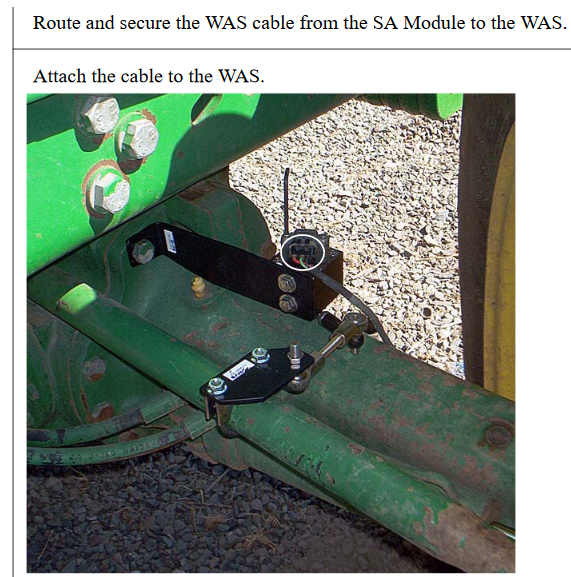

Мал. 6 - Встановлений сенсор кута повороту колеса (WAS)

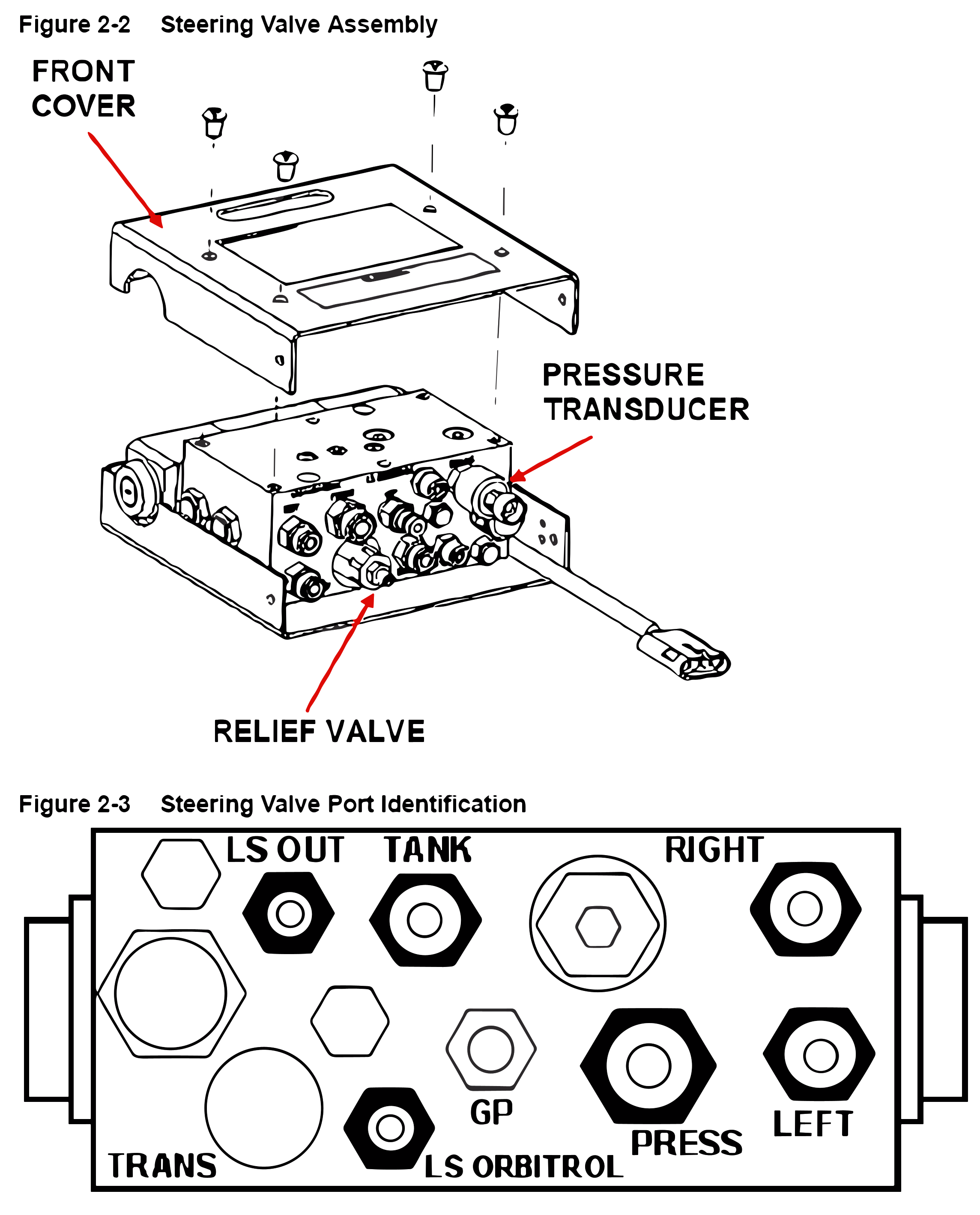

Мал. 7 - Ескізний малюнок клапана управління з закритим центром.
