Монтаж системи автоматики секцій Teejet BoomPilot на обприскувач "Богуславська сільхозтехніка". Хмельницька область.

Фотозвіт з виїзного монтажу системи управління виливом Teejet 844E та автоматики виключення секцій Teejet BoomPilot на прицепний обприскувач "Богуславська сільхозтехніка".
Серед технічних завдань по модернізації прицепного обприскувача, що ставив клієнт, була автоматизація обробки земельних паїв з клиновидними ділянками та збільшення керуємих секцій до 5ти.

Також не останньою вимогою була потреба в картуванні периметра паїв для їх включення або виключення з плану обробки відповідними розчинами.

З монтажними роботами, навчанням працівників та польовими випробуваннями спеціалісти ТМ Термінал Сервіс справились за 10 робочих годин.

Така оперативність стала можлива завдяки використаному монтажному кронштейну власної розробки. Конструкція кронштейну для колектору клапанів дала можливість заздалегідь підготувати та зібрати крани в компактному вигляді налаштувати їх та випробувати.
Двоповерхова конструкція регулюючого колектору додасть надійності та довговічності цьому обприскувачу завдяки відсутності негабаритних частин автоматики.

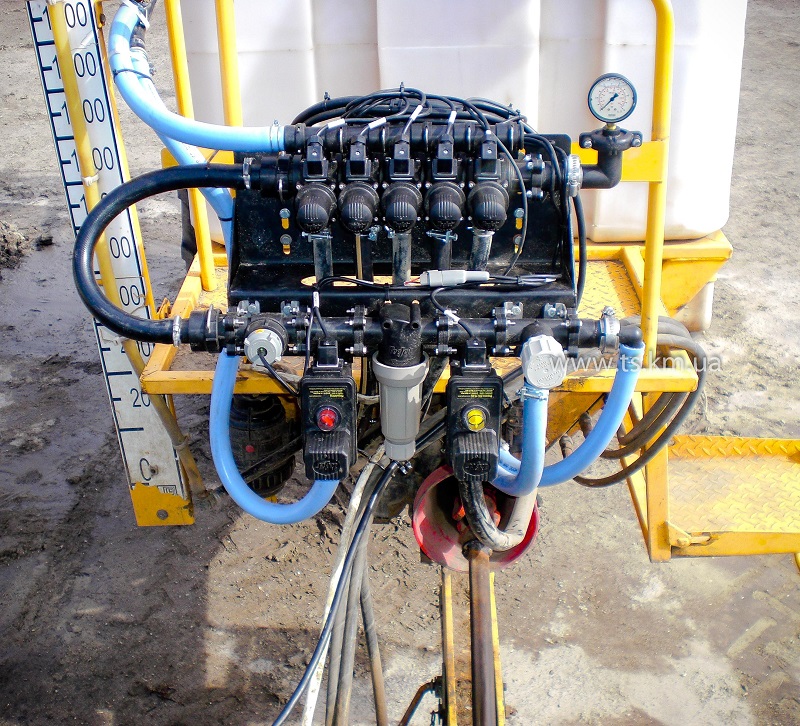

Фото 1. Загальний вигляд встановленого колектору кранів (manifold) та секцій на кронштейні, що дозволяє робити 2во поверхову конструкцію.

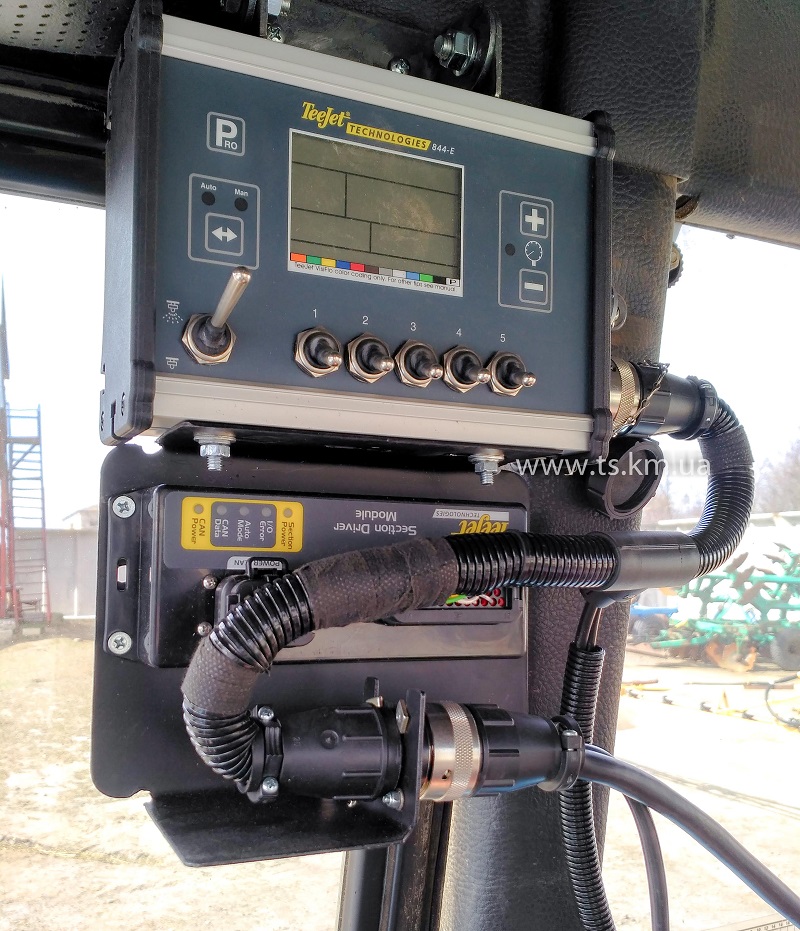

Фото 2.  Контролер норми виливу Teejet 844E та модуль управління включенням секцій BoomPilot SDM на кронштейні власного виробництва.

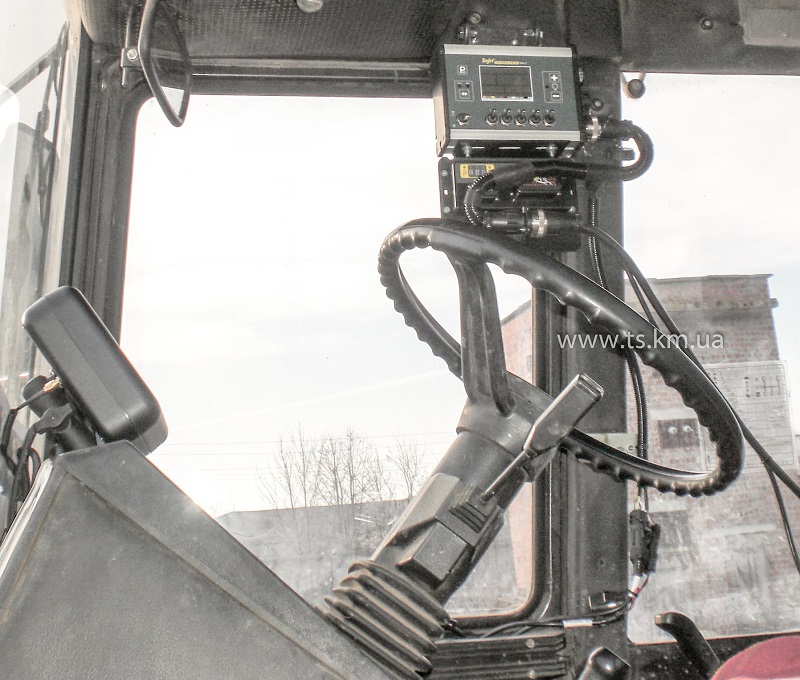

Фото 3.  Кабіна трактора МТЗ.

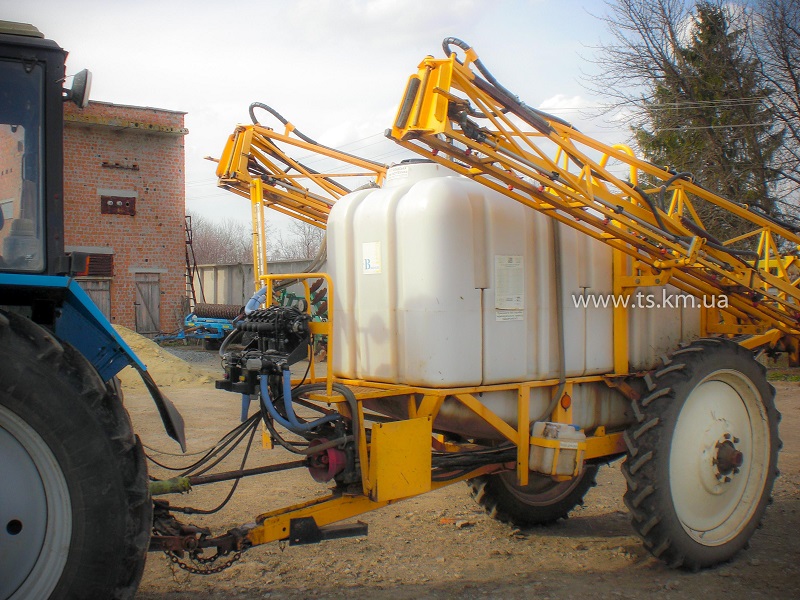

Фото 4.  Вигляд обприскувача після модернізації.

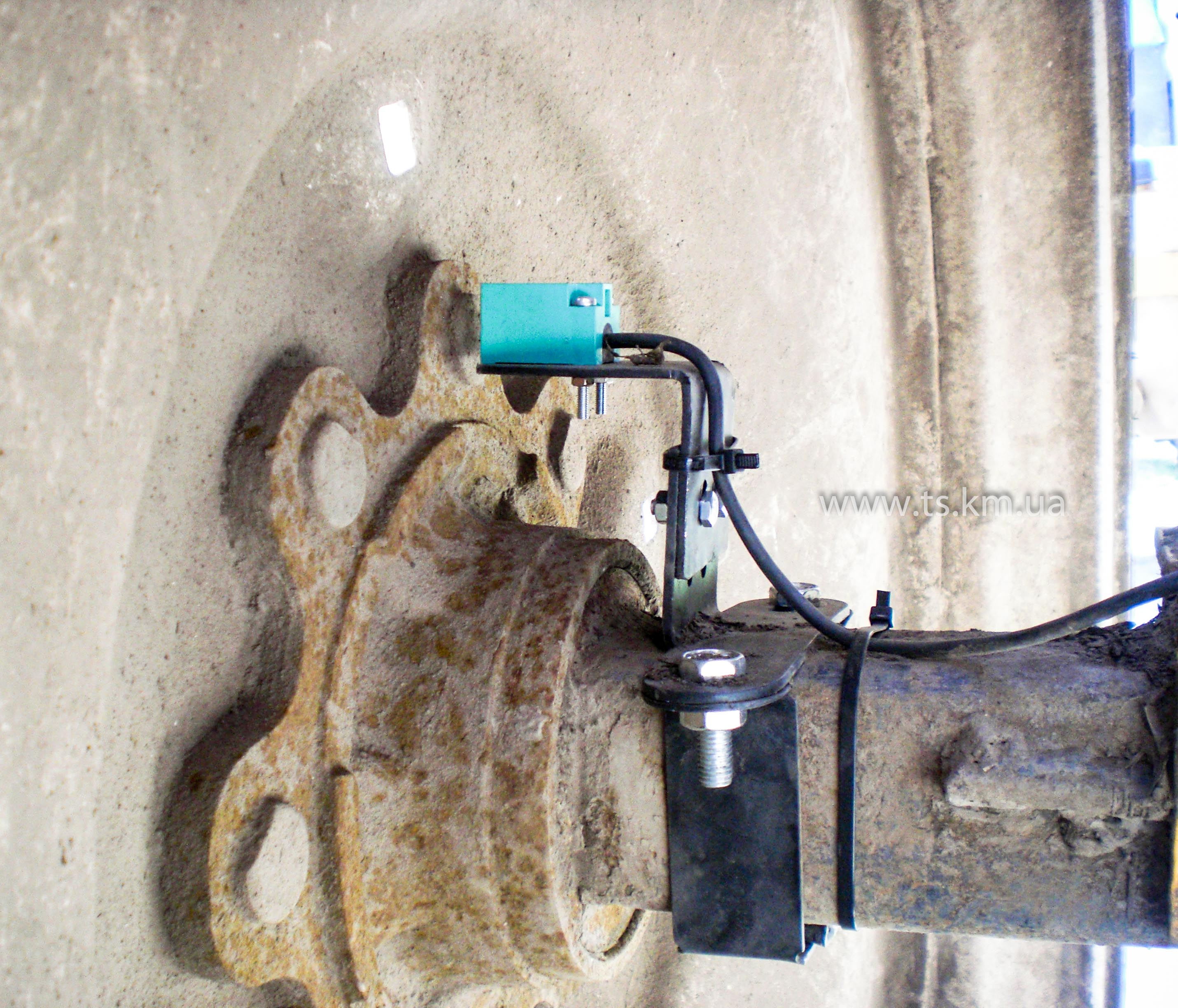

Фото 5.  Монтаж сенсора швидкості -  96ET10-8D Speed Sensor with Deutsch Con., 8m.

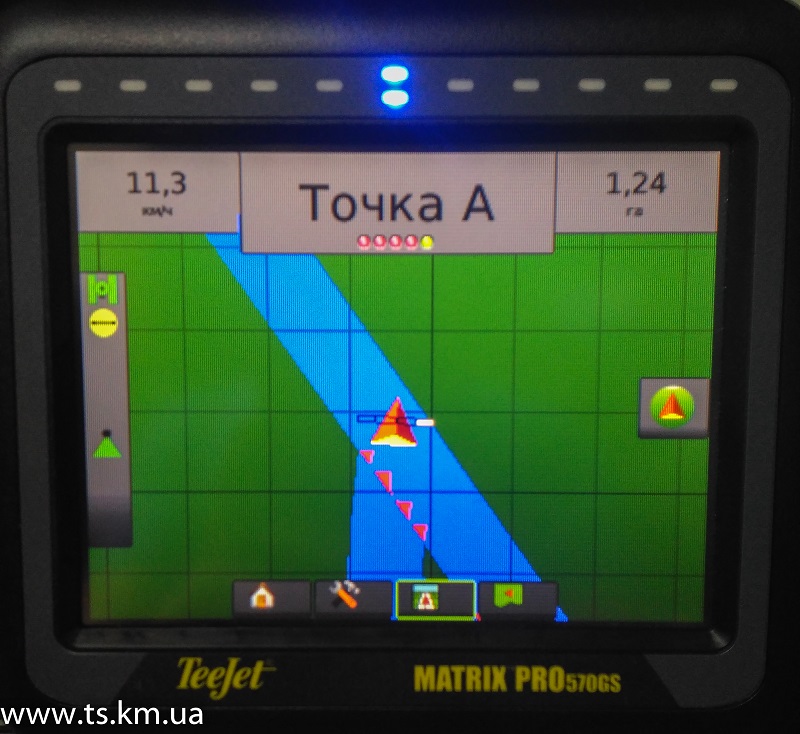

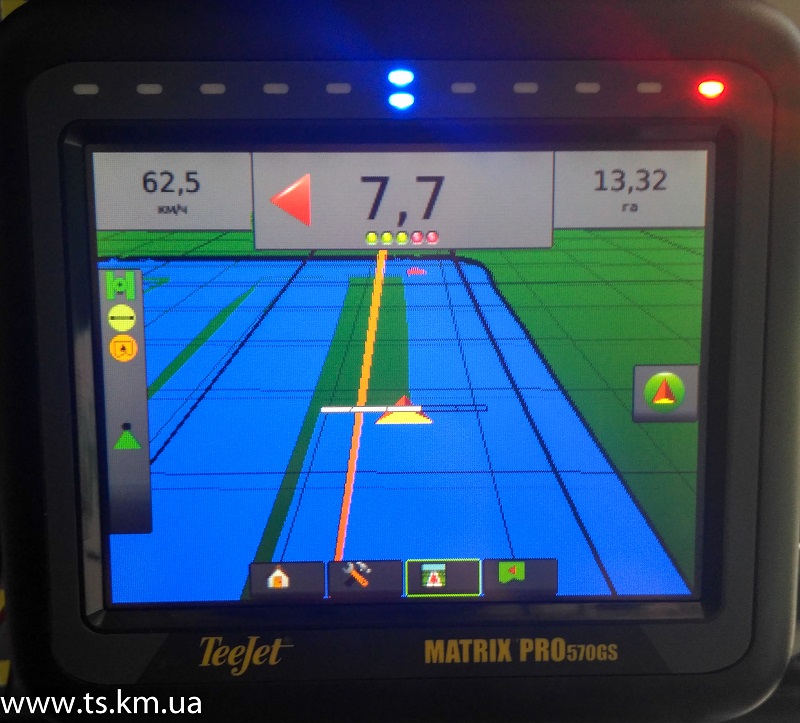

Фото 6 та 7.  Робота системи з атоматичним виключенням секцій обприскувача.
