Монтаж системи підрулювання Teejet UniPilot PRO на JohnDeere 6920S. Львівська область.

Невеличкий фотозвіт з виїзного монтажу системи автоматичного підрулювання Teejet UniPilot PRO для трактора  JohnDeere 6920S.

В якості постачальника високоточної позиції - двочастотний приймач Teejet RX520 (Novatel SMART6-L) в розширеній конфігурації D2L0PG0T0 з можливістю роботи в режимі PPP та оплаченими сигналами корекції Terrastar-C.

Випробування в полі підтвердили прогнозовану точність автоматичного пілотування 5см.

Фото 1. Загальний вигляд ELECTRIC STEERING DEVICE та навігаційної консолі Matrix 570GS в робочому режимі.

Фото 2. Загальний вигляд встановленого ELECTRIC STEERING DEVICE.

Фото 3. Вигляд встановленого універсального монтажного кронштейну - "Anti-Rotation Bracket Kit Generic 65-05246".

Фото 4. Ще одне фото універсального монтажного кронштейну - "Anti-Rotation Bracket Kit Generic 65-05246".

Фото 5. Встановлений модуль керування SCM PRO - праворуч від водійського крісла. Що цікаво, у конфігураційному файлі вже було попередньо налаштоване заводом місце встановлення модуля SCM і воно було закладене саме так як на фото. Коригування відносно його фактичного положення були в межах 5см.

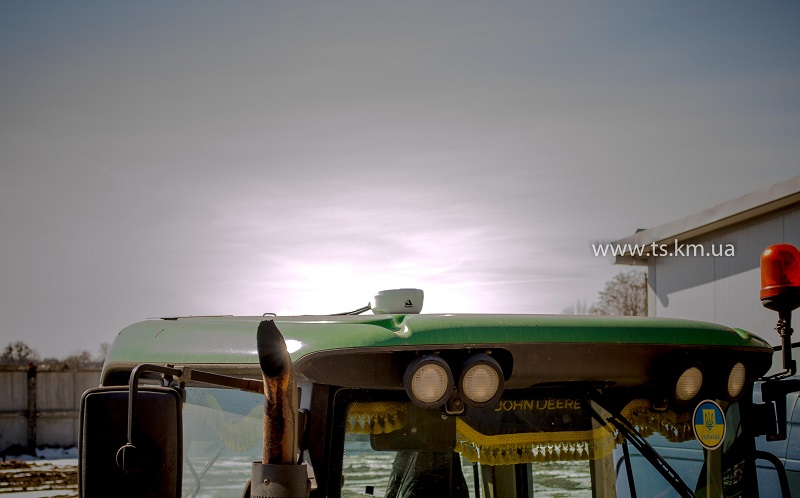

Фото 6. Приймач на даху трактора.

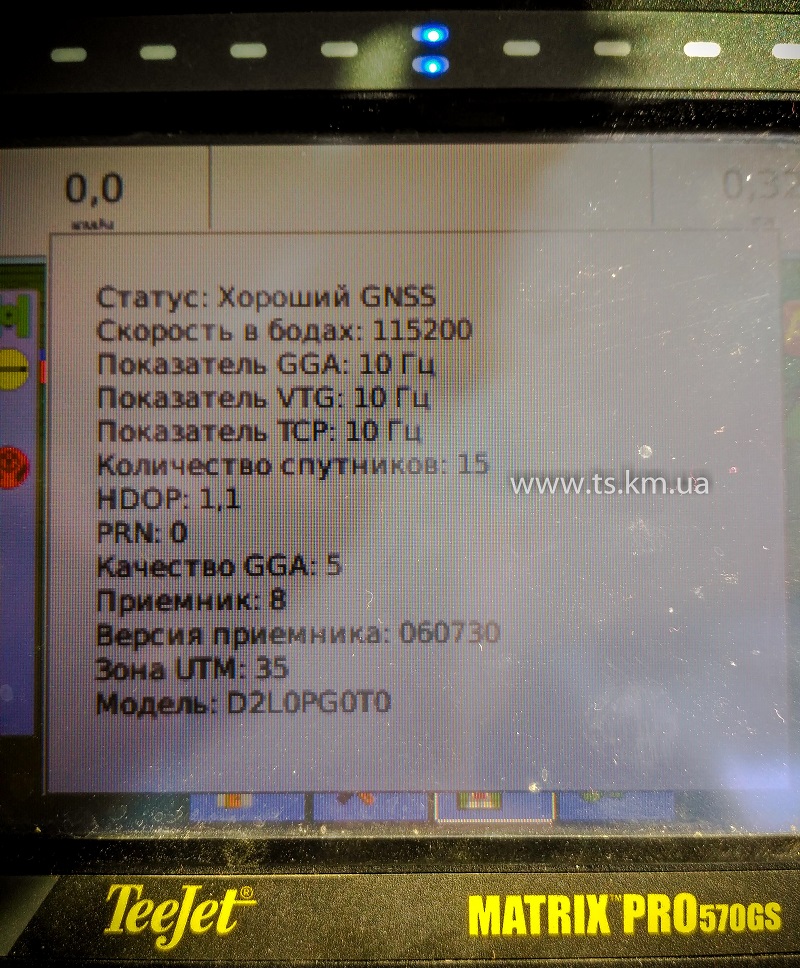

Фото 7. Інформаційне меню консолі Matrix 570GS. Індикатор якості сигналу GGA:5 = Float RTK (Real Time Kinematic, float integers).
