Модернізація причепного обприскувача системою управління нормою Teejet 844Е на 5ть секцій. Житомирська область.

Фотозвіт з виїзного монтажу системи управління нормою Teejet 844E і 5ти секційного колектора секцій Teejet 430ої серії на причепний обприскувач вітчизняного виробництва.

Серед технічних завдань з модернізації причіпного обприскувача, що ставив клієнт, була точна робота виливу на помірних об'ємах внесення 100-150л/га. Система оснащена витратоміром  801ої серії, що дозволяє системі працювати при швидкості 10-12км/год з витратами від 70л/га до 300л/га. Зменшення витрати до 30-50л/га потребує додаткового сенсору тиску для коректних показників в моменти старту обприскувача на початкових тисках.

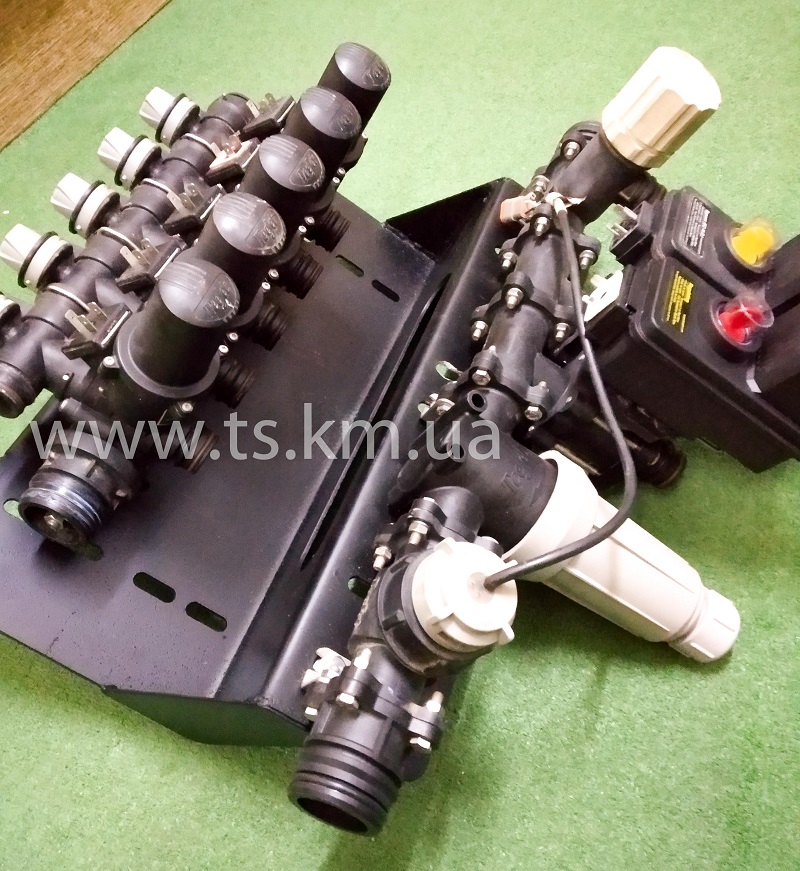

Мал.1:  Початкові роботи по замовленню були виконані ще в майстерні Термінал Сервіс.

На кронштейн було змонтвано секційну та регуляційну частини.

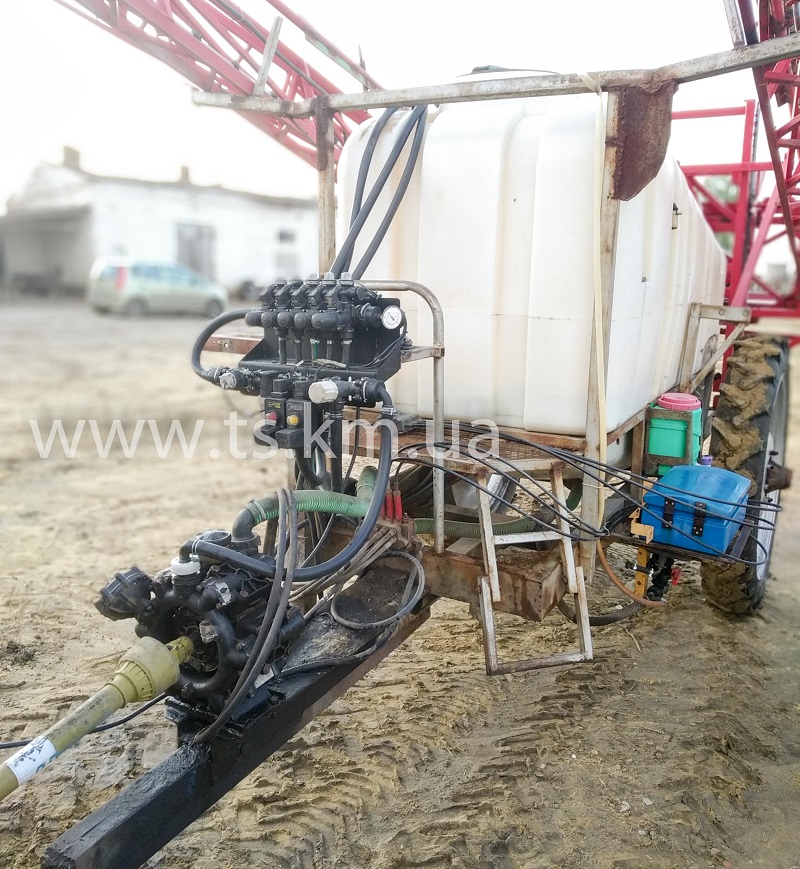

Мал.2: На місці у клієнта лишилось тільки прикріпити кронштейн з автоматикою, розвезти фінальний кабель, під'єднати штуцери та встановити сенсор швидкості на колесо.

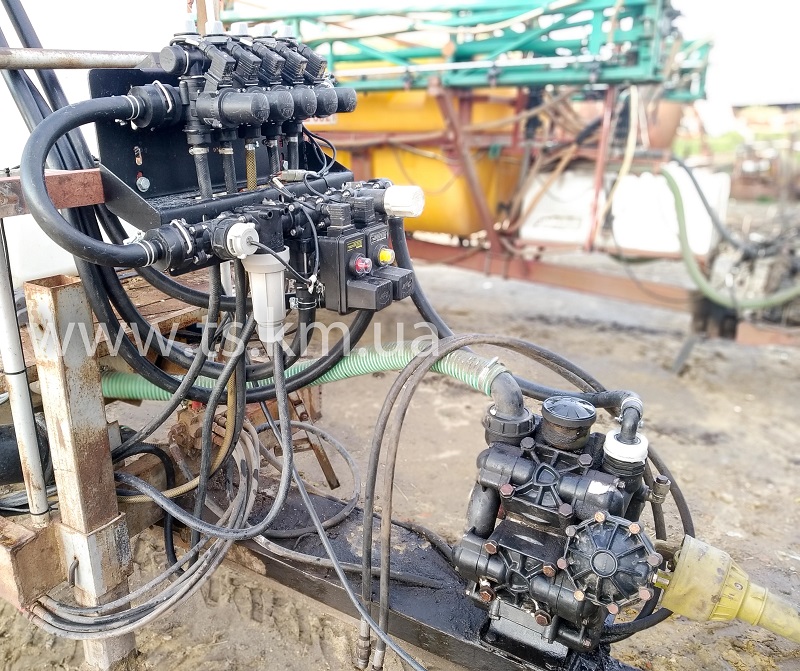

Мал.3: Компоновка автоматики на дворівневому кронштейні дає змогу позбутись негабаритних та виступаючих частин.

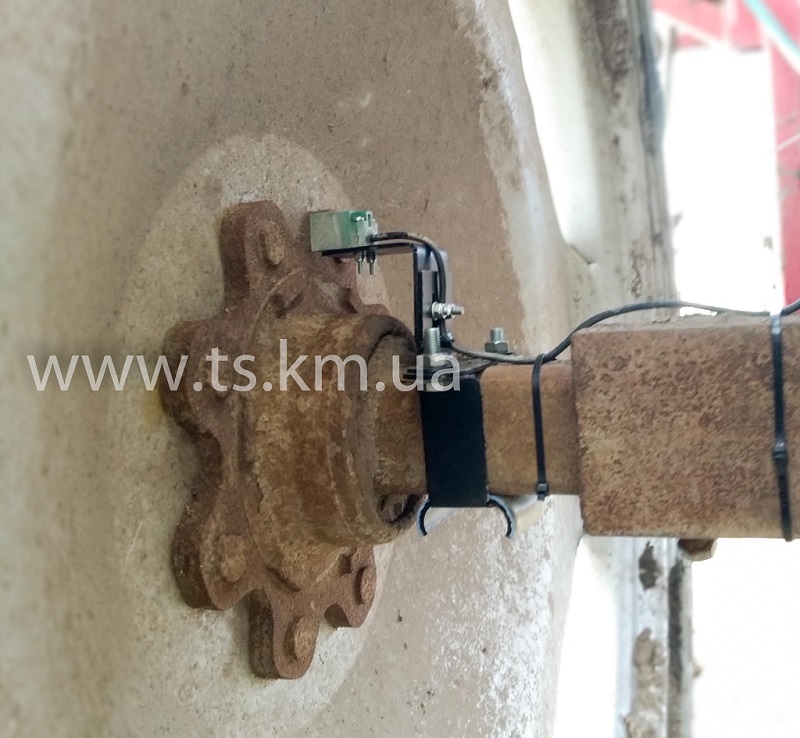

Мал.4: Кріплення сенсору швидкості на ступицю обприскувача. Універсальний кронштейн дає змогу регулювати відстань між болтами ступиці та чутливим елементом сенсора. Зазор між головкою болта ступиці та сенсором не повинен бути більшим ніж 8мм.

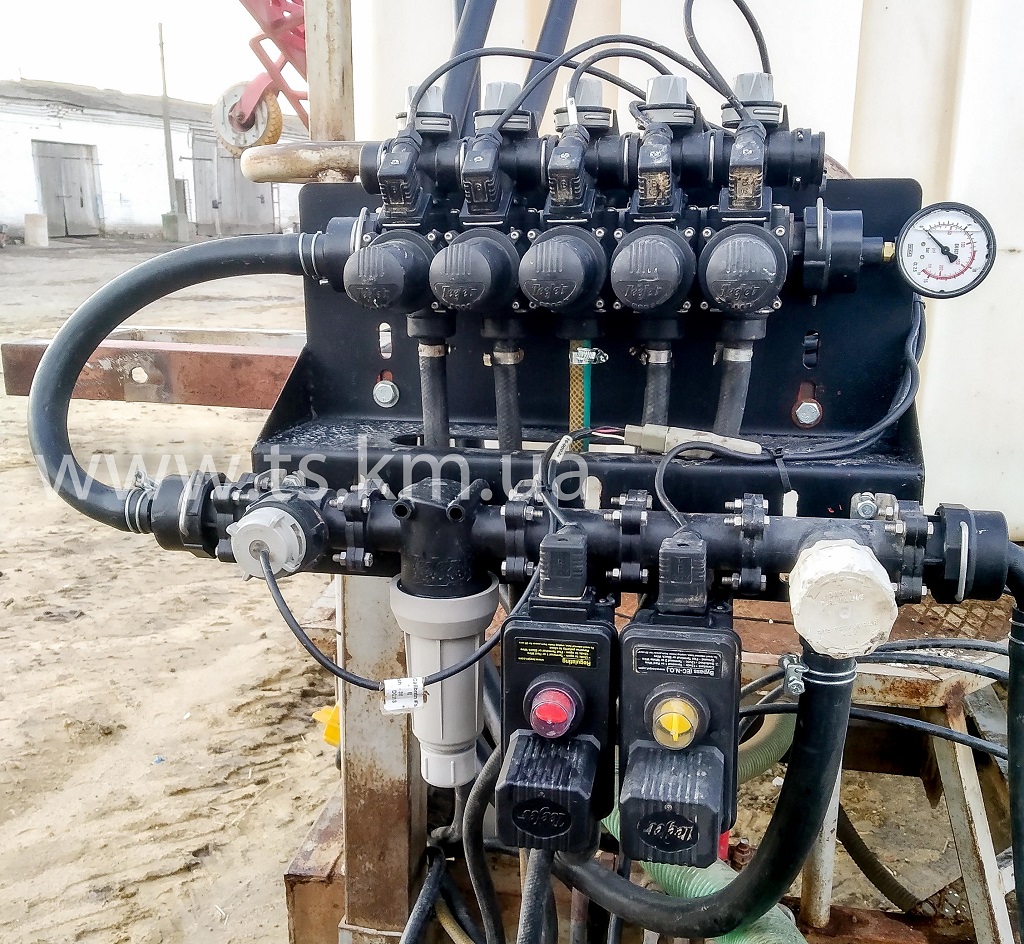

Мал.5: Гарний доступ до лінійного фільтра для очистки та заміни. З кабіни трактора МТЗ добре видно прапорці двигунів регулюючої частини колектора для оперативної діагностики роботи автоматики.
